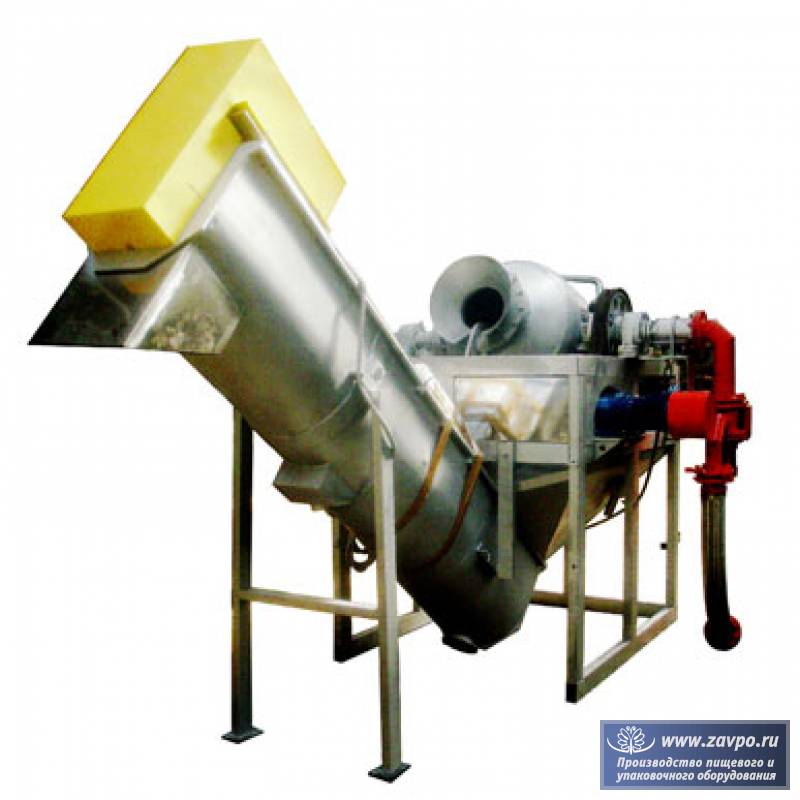

Аппарат для паротермической очистки корнеплодов от кожуры А9-КЧЯ
Договорная
Подбор по продукту: Картофель, Морковь, Свекла
Подбор по назначению : Очистка
В комплект поставки входят: А9-КЧЯ, щит управления, винтовой конвейер с приемным бункером.
Аппарат состоит из винтовых конвейеров (дозировочного и разгрузочного), станины, резервуара, электрооборудования, коммуникаций для пара, воды, воздуха.
Аппарат для паротермической очистки корнеплодов от кожуры А9-КЧЯ
- Для свеклы, моркови, картофеля
- Очищает овощи от кожуры
- Метод очистки - паротермический (кожура обваривается и легко отстает от овоща)
- Загрузка и выгрузка овощей - автоматическая (транспортеры)
- Преимущество: процент отходов меньше, чем при абразивном методе очистки
- Используется в составе комплекса для переработки овощей
- Необходима подача насыщенного водяного пара давлением 0,6...0,8 МПа (для этого необходима собственная котельная)
Технические характеристики:
| Наименование | Единицы | Характеристики |
|
Производительность техническая: |
кг/ч |
|
|
картофель |
|
3000 |
|
морковь, свекла |
|
2500 |
|
Вместимость резервуара |
л |
355 |
|
Отходы при очистке, не более: |
% |
|
|
картофель |
|
8,6 |
|
морковь |
|
10,8 |
|
свекла |
|
14 |
|
Потребляемая электроэнергия |
кВт/ч |
3,2 |
|
Расход: |
|
|
|
воды давлением 0,3 МПа |
м3/ч |
2 |
|
пара давлением 0,8 МПа |
кг/ч |
320 |
|
сжатого воздуха давлением 0,5 МПа |
м3/ч |
0,55 |
|
Габаритные размеры |
мм |
5450*2525*3600 |
|
Масса |
кг |
3320 |
Подающий винтовой конвейер служит для цикличной дозированной подачи корнеплодов в резервуар на различных режимах работы аппарата.
В резервуаре осуществляется паровая очистка корнеплодов от кожуры. Он включает в себя корпус, загрузочную воронку, горловину, уплотнительную прокладку, крышку, соединенную шарнирно с рычажной системой и пневмоцилиндром. Рычажная система и пневмоцилиндр в свою очередь шарнирно установлены на кронштейне. Корпус резервуара жестко связан с цапфами и может вращаться в опорах. На правой цапфе расположен воздухораспределитель, состоящий из неподвижного корпуса и вращающегося золотника. Воздухораспределитель связан с пневмоцилиндром системой пневмопривода. На левой цапфе - приводная спаренная звездочка и стакан. Между торцевыми плоскостями цапфы и стакана имеется прокладка из фторопласта, обеспечивающая герметичность. Во внутренней полости резервуара расположена решетка, препятствующая запиранию корнеплодами выходного отверстия для сброса пара в расширитель. В нижней части резервуара смонтирован сборник для сброса конденсата в трубопровод. Над входным отверстием сборника установлена сетка, препятствующая попаданию в него корнеплодов.
Винтовой конвейер вывода продукта перемещает корнеплоды из ванны на окончательную доочистку и последующую переработку.
На станине размещаются все составные части аппарата.
Корнеплоды непрерывно подаются в приемный бункер винтового конвейера, после его заполнения включается привод, обеспечивая дозированную подачу корнеплодов во внутреннюю полость резервуара. Последний ориентирован загрузочной воронкой вертикально вверх, а крышка находится в крайнем нижнем положении. Через заданное программой время (5...7 с) конвейер выключается пневмоцилиндром, перекрывает горловину (крайнее верхнее положение), самоуплотняется прокладкой. Одновременно корпус резервуара получает вращательное движение. По истечении установленного времени происходит резкий сброс пара в расширитель, открывается крышка - корнеплоды выгружаются. При достижении вертикального положения происходит остановка. Технологический процесс циклично повторяется, в течение одного рабочего цикла осуществляется трехкратный отвод конденсата из резервуара через сборник, соединенный трубопроводом с внутренней полостью цапфы, в расширитель. При этом крышка закрыта. Из резервуара корнеплоды выгружаются в приемный бункер, наполненный водой, и винтовым конвейером непрерывно отводятся из аппарата и производится окончательное удаление кожуры.
